Pnevmatski CO₂ ali elektromotorni 24 V pogon za odpiranje kupol pri naravnem odvodu dima in toplote. Izvedbo, krmiljenje in potrebno opremo uskladimo z zahtevami vašega objekta.
Za novogradnjo, prenovo ali preverjanje obstoječega sistema.

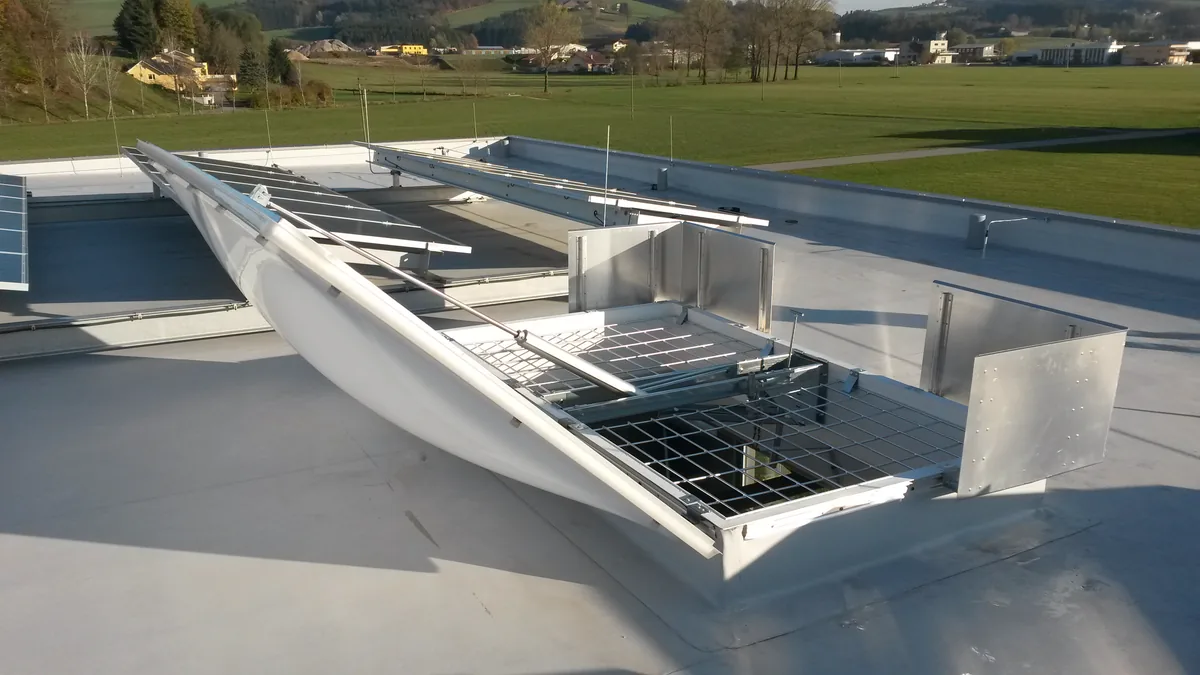

Primer odprte kupole iz programa NODT II.
Dve vrsti pogonaPnevmatski CO₂ in elektromotorni 24 V.
Izbira po projektuKupola, venec, pogon in krmiljenje kot usklajen sklop.
Podpora po vgradnjiPregledi, vzdrževanje in servis mehanizmov.
Predstavljeni program NODT II
Pnevmatski ali elektromotorni pogon?
Oba odpirata kupolo za naravni odvod dima. Način aktiviranja, krmiljenje in dnevno prezračevanje se uskladijo za posamezno izvedbo.
Pnevmatsko odpiranje
Pogon na CO₂
Odpiralni mehanizem uporablja pogonski plin iz jeklenke. Za samo pnevmatsko odpiranje ne potrebuje električne energije; način sprožitve in ostale povezave so del izbire sistema.
Predstavljena izvedbaNODT II s kotom odpiranja 140°.
AktiviranjeRazlične izvedbe ventilov, v prospektu tudi termično aktiviranje.
Dnevno prezračevanjeMožnost dodatnega motorja ali pnevmatskega cilindra za prezračevanje.
Pogon še ni določen? Začnite z opisom objekta in projektnimi zahtevami, ki jih že poznate.
Podatki za projektanta
Dve pogonski zasnovi, določena sistemska izvedba.
Kataloške razvrstitve opisanih sistemov NODT II
Lastnost opisane izvedbe
Pnevmatski NODT II
Elektromotorni NODT II
Pogon
CO₂, ventil za odpiranje/zapiranje
24 V
Kataloški kot odpiranja
140°
140°
Vetrna obtežba
WL 1500
WL 1500
Snežna obtežba
SL 750
SL 750 ali SL 500, glede na izvedbo
Nizka temperatura
T(0)
T(0)
Zanesljivost odpiranja
RE 50
RE 1000
Odpornost proti vročini
B300
B300
Odziv na ogenj
E
E
Na manjšem zaslonu tabelo pomaknite levo ali desno za vse podatke.
Razvrstitve veljajo za dokumentirane konfiguracije, ne za vsak izdelek z enakim motorjem. Ustreznost za objekt, zahtevano aerodinamično površino Aa, dimenzije, pogon in venec potrdi projektna rešitev ter dokumentacija izbranega sistema.
Pnevmatsko odpiranje s CO₂
Shranjeni plin omogoča požarno odpiranje brez električnega napajanja samega pogona. Način sprožitve določimo s krmiljenjem in ustrezno termično ampulo. Dnevno prezračevanje je lahko dodatna funkcija z ločenim električnim ali pnevmatskim pogonom.
Električno odpiranje
24-V pogon povežemo z ustrezno centralo, aktiviranjem in napajanjem. Katalog za opisani sistem navaja odpiranje v manj kot 60 sekundah. Obseg napajanja, povratnih informacij in prezračevalnega upravljanja je del izbrane sistemske rešitve.
Podatki po programu POS plastika in katalogu Svetlobne kupole in trakovi, izdaja 2026. Končno dimenzijo, sestavo, opremo in pripadajočo dokumentacijo potrdimo v ponudbi.
Dve različni nalogi
Požarni odvod in dnevno prezračevanje
NODT je namenjen naravnemu odvajanju dima in toplote ob požaru. Dnevno prezračevanje skrbi za izmenjavo zraka pri običajni uporabi prostora.
Ista odprtina lahko ob ustrezni opremi opravlja obe nalogi, vendar običajni odpiralec za prezračevanje sam po sebi še ne predstavlja naprave NODT.
Električni pogon ≠ mehanski odvod
Pri 24 V izvedbi elektrika premika odpiralni mehanizem. Odvajanje dima skozi odprto napravo je še vedno naravno. Mehanski odvod uporablja ventilatorje.
V povpraševanju napišite, ali poleg požarnega odvoda potrebujete tudi dnevno prezračevanje.
Od zahteve do ponudbe
Kaj potrebujemo za izbiro sistema
Če že imate zasnovo ali študijo požarne varnosti, načrt strehe ali popis, pošljite ustrezni del dokumentacije.
01 / OBJEKT
Projekt in namen
Lokacija, namembnost objekta, novogradnja ali prenova ter opis potrebe. Dodajte znane zahteve za odvod dima, aktiviranje in dnevno prezračevanje.
02 / ODPRTINE
Mere in obstoječe stanje
Število odprtin, širina in dolžina z enoto ter podatek, kaj je merjeno. Pri prenovi dodajte višino in stanje venca, fotografije ter oznako obstoječe naprave.
03 / SISTEM
Pogon in krmiljenje
Predvideni ali obstoječi pogon, krmilna centrala in povezave. Če izbire še nimate, začnite z opisom projekta in dokumentacijo, ki je že na voljo.
Aerodinamična površina Aa ni zgolj širina × dolžina odprtine. Če jo projekt določa, pošljite zahtevano vrednost. Ustreznost se preverja za konkretno sestavo naprave, venca in odpiranja.
Detajli in umestitev
Primeri naprav in mehanizmov
Fotografije povečate s klikom. Oprema in izvedba se lahko razlikujeta glede na naročeni sklop.

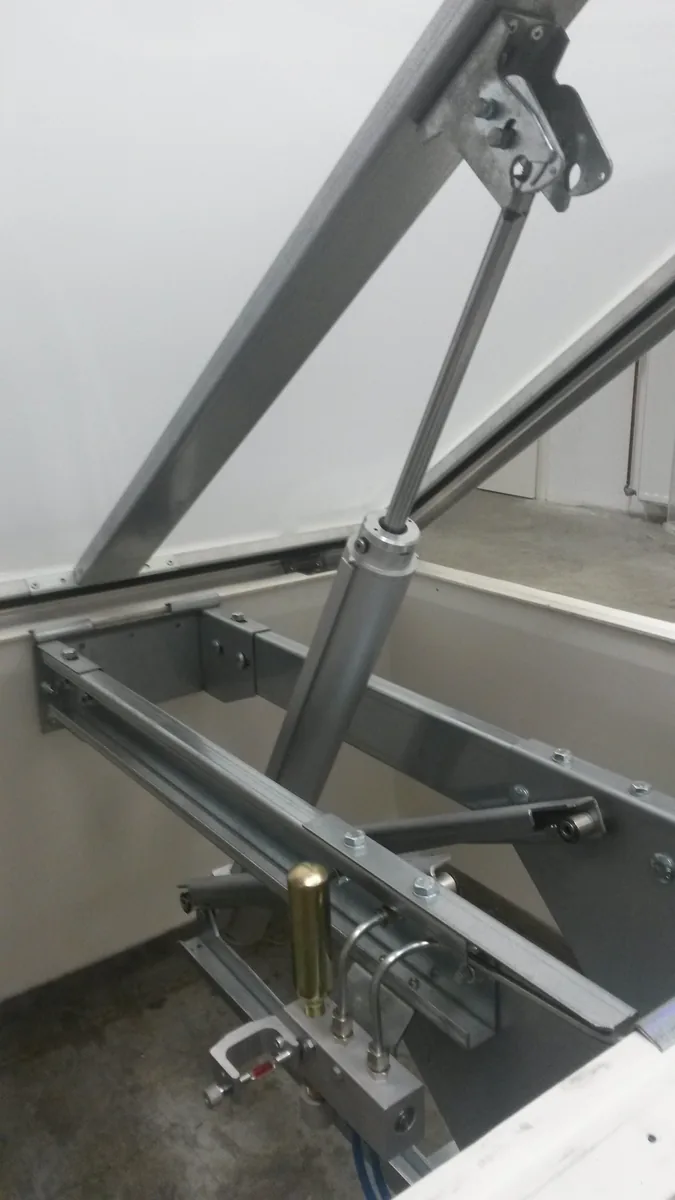

Detajl pnevmatskega odpiralnega mehanizma.

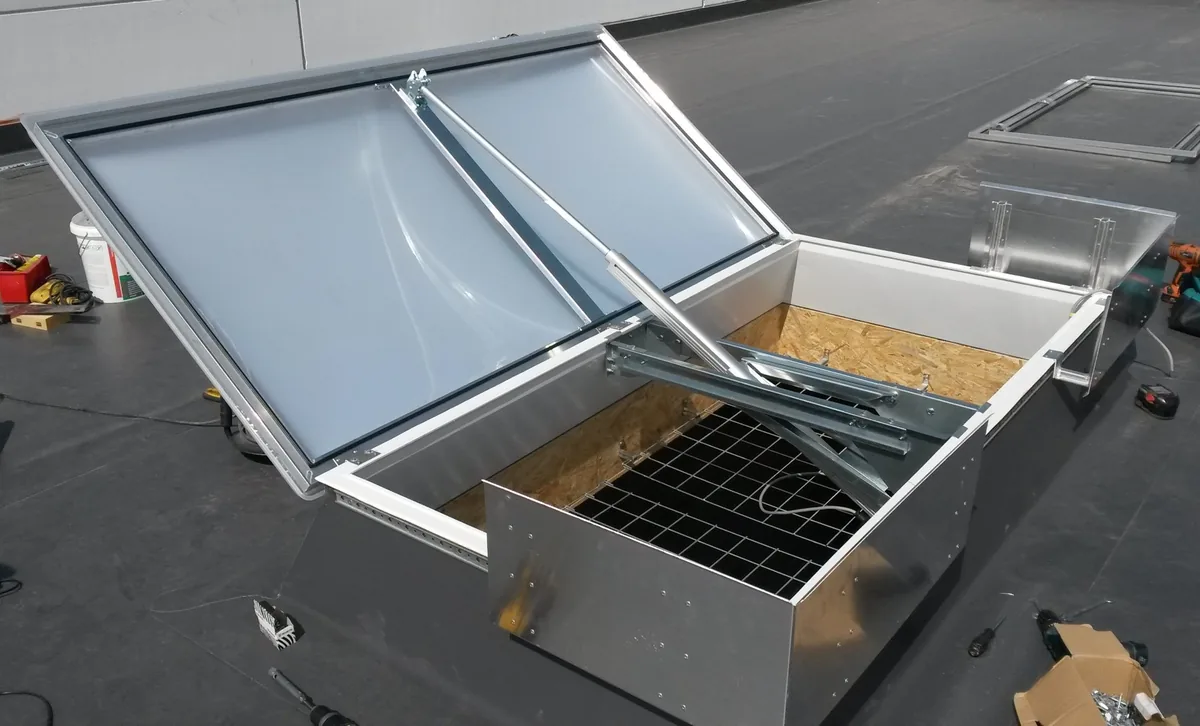

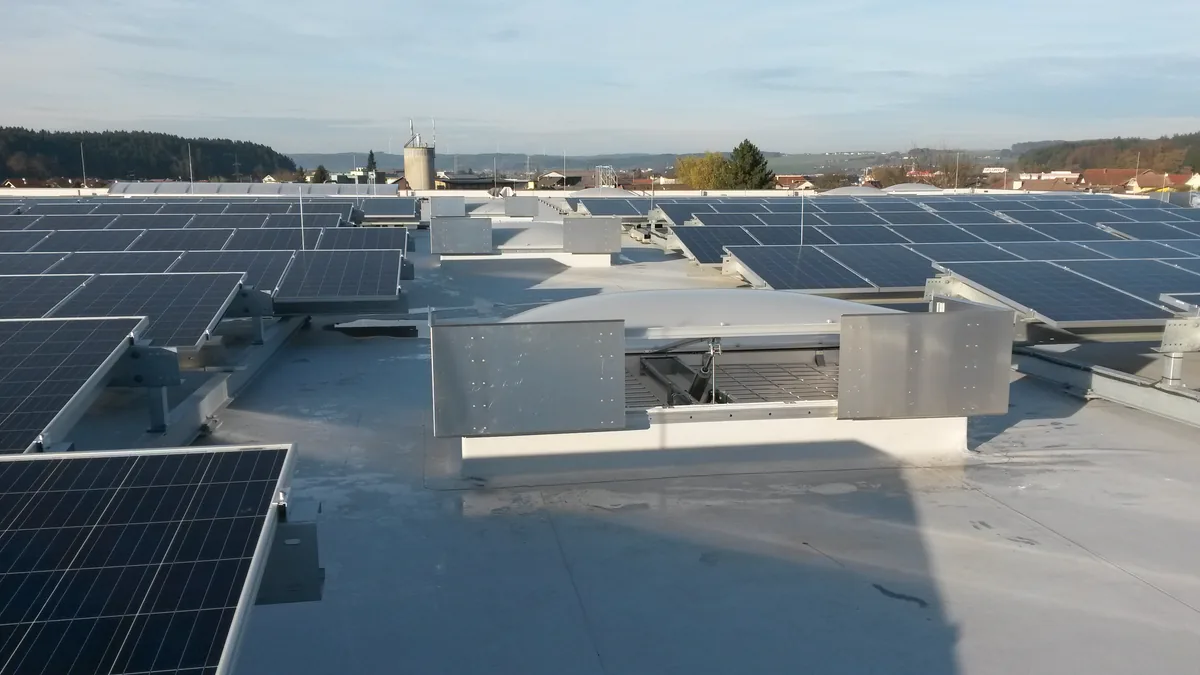

Primer odpiralnega mehanizma; fotografija ne določa modela ali napetosti pogona.Primer umestitve kupole na streho ob sončnih panelih.
Vgradnja in krmiljenje
Venec in prosta odprtina sta del izbire.

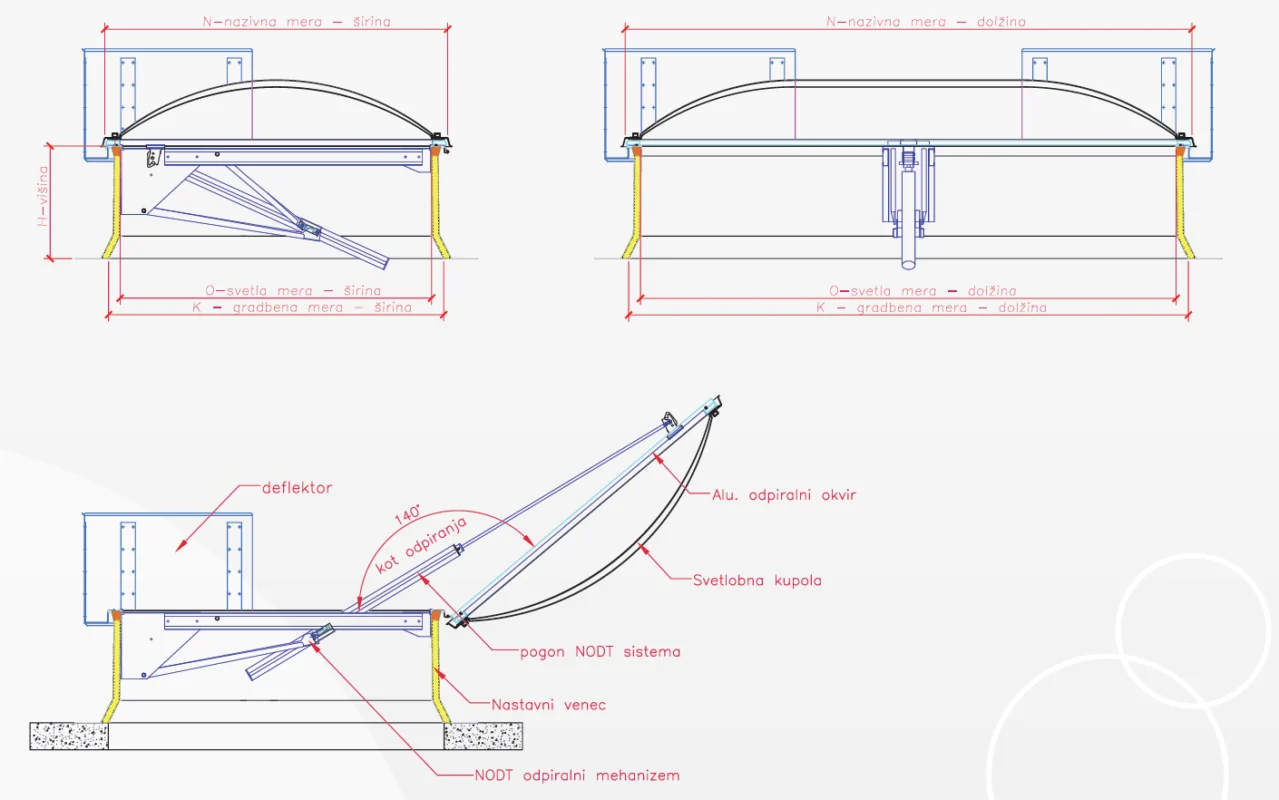

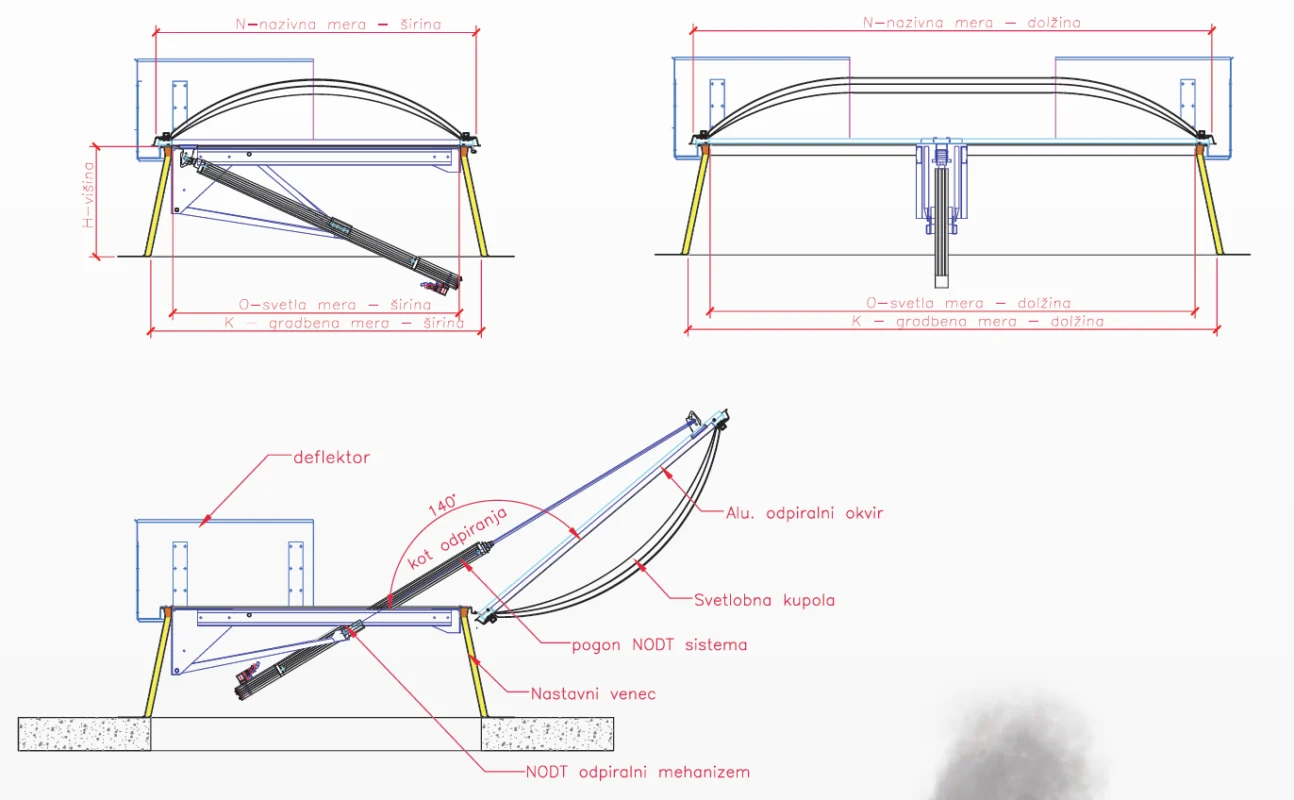

Shematska vgradnja sistema NODT na standardni konični venec.Shematska vgradnja sistema NODT na venec KNICK.
Sprememba oblike venca spremeni razmerje med gradbeno, svetlo in nazivno mero. Geometrična površina odprtine Ag in aerodinamična površina Aa nista enaki. Zato naprave ne izbiramo samo po zunanji dimenziji kupole.

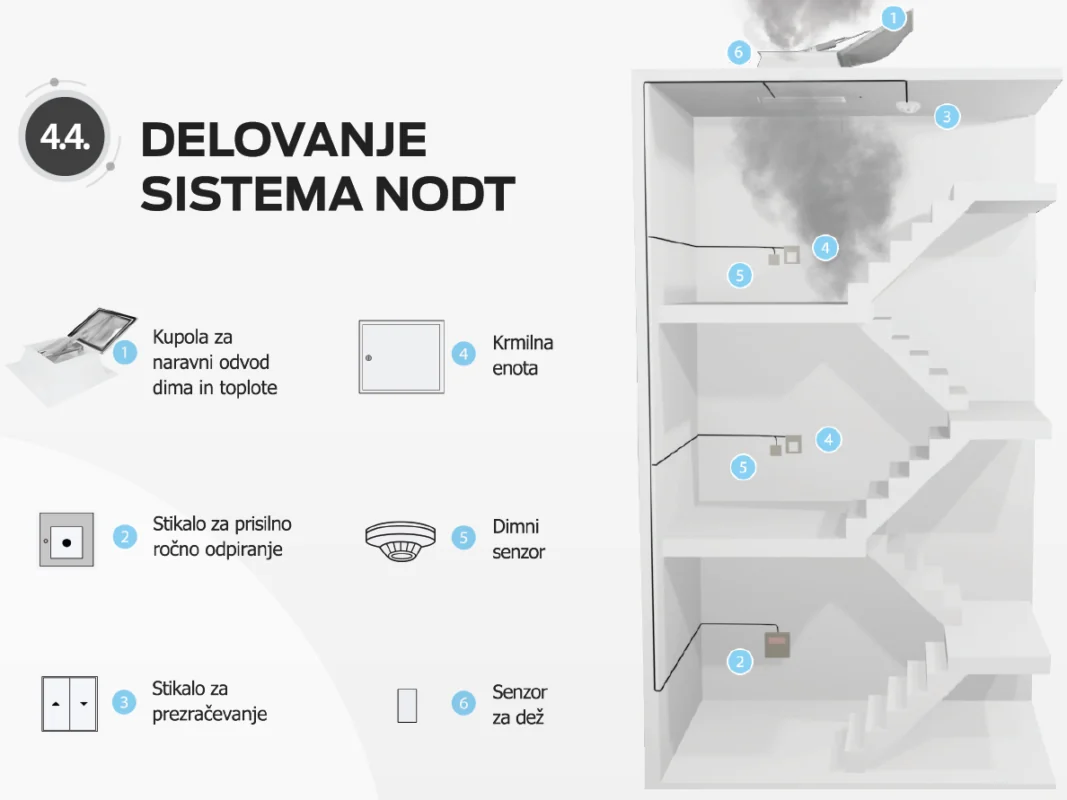

Shema povezave svetlobnega elementa, centrale, tipal in upravljanja NODT.
Tehnična podlaga
Prospekt in dokumentacija za izbiro
Pregled programa dopolnimo s tehničnimi podatki konkretne naprave in zahtevami vašega projekta.
Izjavo o lastnostih, razrede naprave, aerodinamično površino Aa ter navodila za vgradnjo, uporabo in vzdrževanje. Lastnosti preverimo za dogovorjeno sestavo.
Za mehanizme odvoda dima in toplote ponujamo preglede in servis, vključno s preverjanjem možnosti zamenjave komponent z ustreznimi originalnimi deli.
Pošljite oznako naprave, fotografijo, lokacijo in opis potrebe. Obseg pregleda, razpoložljivost delov in termin uskladimo za vaš sistem.
Pripravite podatke o napravi
Koristni so podatki s tablice, dokumentacija obstoječega sistema in zapis zadnjega servisa. Pri novem sistemu upoštevajte navodila za uporabo ter predvideni načrt vzdrževanja.
Pri večjih strešnih površinah lahko vključimo namenske odpiralne dele oziroma dvojno loputo. Za dnevno zračenje in požarno odpiranje so predvideni različni pogoni in načini sprožitve.
Za servis pripravite oznako sistema, dimenzijo, tip pogona, opis napake in razpoložljivo dokumentacijo. Obseg ter periodiko pregledov določimo po navodilih proizvajalca, zahtevah za objekt in dejansko vgrajeni opremi.
Pogosta vprašanja
Pred izbiro sistema NODT
Od načina odpiranja do podatkov za ponudbo in podpore obstoječim napravam.
Kaj pomeni NODT?
NODT pomeni naravni odvod dima in toplote. Dim in vroči plini se odvajajo skozi za ta namen predvidene odprtine. Svetlobna kupola je lahko del takega sistema, če so naprava, pogon in preostala oprema izbrani skladno s projektom.
Ali je 24 V pogon mehanski odvod dima?
Ne. Elektromotor pri opisani izvedbi odpira kupolo; dim se nato odvaja naravno. Mehanski odvod dima uporablja ventilatorje. Na tej strani predstavljamo naprave za naravni odvod dima in toplote.
Ali lahko NODT uporabljam tudi za dnevno prezračevanje?
Pri ustrezno izbrani izvedbi da. Pri pnevmatskem sistemu prospekt predvideva dodatno opremo za dnevno prezračevanje; pri 24 V izvedbi je možna tudi uporaba za prezračevanje. Potrebne funkcije in krmiljenje je treba uskladiti za izbrani sistem.
Ali običajna kupola iz trgovine vključuje NODT?
NODT pogon v opisih povezanih standardnih kupol ni naveden. Njihove cene zato ne predstavljajo cene celotnega sistema NODT. Za požarni odvod pošljite projektne zahteve, da uskladimo kupolo, venec, pogon in krmiljenje.
Katere mere potrebujete za ponudbo?
Širino in dolžino z enoto ter navedbo, kaj ste merili: gradbeno odprtino, svetlo mero ali zunanjo mero venca. Pri prenovi dodajte fotografijo in podatke o obstoječem sistemu. Če projekt določa aerodinamično površino Aa, navedite tudi to zahtevo.
Katero dokumentacijo preverimo pred naročilom?
Za izbrano napravo in sestavo preverimo izjavo o lastnostih, tehnične podatke ter navodila za vgradnjo, uporabo in vzdrževanje. Zahtevane razrede, aerodinamično površino, sprožanje in krmiljenje uskladimo s podatki projekta. Prospekt je pregled programa, ne nadomestilo dokumentacije konkretnega sklopa.
Ali izvajate tudi servis obstoječih mehanizmov?
Ponudba vključuje preglede, vzdrževanje in servis mehanizmov za odvod dima in toplote. Za preverjanje možnosti servisa pošljite fotografije, oznako naprave, lokacijo in opis težave. Obseg del in ustrezne dele določimo za konkretni sistem.
Naslednji korak
Pošljite projektne zahteve ali opis potrebe
Pomagamo preveriti ustrezno sestavo in pripraviti ponudbo za vaš objekt.
