01 / IZMERITE
Odprtina in venec
Zapišite širino in dolžino ter označite, ali gre za gradbeno odprtino, svetlo notranjo mero ali zunanjo mero venca. Dodajte enoto: cm ali mm.
STELUX · svetloba skozi streho
Stekleni svetlobniki STELUX
Naravna svetloba skozi steklo. Preglejte kvadratne in pravokotne svetlobnike z izolacijsko zasteklitvijo ter izberite mero za novogradnjo ali zamenjavo obstoječega svetlobnika.
Za pravo izbiro potrebujemo tudi podatke o strešni odprtini in vencu.
21 nazivnih formatovKvadratne in pravokotne mere v trgovini.
Dvoslojno stekloZunanje kaljeno ESG, notranje lepljeno VSG.
Pomoč pri izbiriPreverjanje mere, venca in želene opreme.
Kataloški program
Dimenzije in izdelki v trgovini
Odprite izdelek za podrobnosti, izbiro različice in aktualno ceno. Mere v tabeli so nazivne mere svetlobnika v centimetrih.
| Izdelek – odprite podrobnosti | Nazivne mere (cm) |
|---|---|
| STELUX Širina 51 cmSvetlo mero venca preverimo za izbrano izvedbo. | 51 × 5151 × 81 |
| STELUX 61 × 61 cmSvetla mera venca: 50 × 50 cm. | 61 × 61 |
| STELUX 71 × 71 cmSvetla mera venca: 60 × 60 cm. | 71 × 71 |
| STELUX Širina 81 cmSvetlo mero venca preverimo za izbrano izvedbo. | 81 × 8181 × 11181 × 141 |
| STELUX Širina 91 cmSvetlo mero venca preverimo za izbrano izvedbo. | 91 × 9191 × 11191 × 14191 × 17191 × 191 |
| STELUX Širina 111 cmSvetlo mero venca preverimo za izbrano izvedbo. | 111 × 111111 × 141111 × 171111 × 191 |
| STELUX 116 × 116 cmSvetla mera venca: 105 × 105 cm. | 116 × 116 |
| STELUX 121 × 121 cmSvetla mera venca: 110 × 110 cm. | 121 × 121 |
| STELUX 131 × 131 cmSvetla mera venca: 120 × 120 cm. | 131 × 131 |
| STELUX Širina 141 cmSvetlo mero venca preverimo za izbrano izvedbo. | 141 × 141141 × 171 |
Nekatere izvedbe imajo objavljeno ceno, druge oznako »Po dogovoru«. V povpraševanju navedite mero in opremo, da lahko pripravimo ustrezno ponudbo.
Pred izbiro izdelka
Nazivna mera ni mera odprtine
Ob številki vedno napišite, kaj ste merili. Tako se izognemo naročilu neustrezne velikosti.
02 / FOTOGRAFIRAJTE
Obstoječe stanje
Pri zamenjavi priložite fotografije svetlobnika, venca in stika s streho. Pri novogradnji pomaga skica ali načrt z označenimi merami.
03 / PREVERIMO
Ustrezna izvedba
Na podlagi mer in podatkov o strehi preverimo ustreznost izdelka, željo odpiranja in obseg dobave.
Primer STELUX 121 × 121 cm
Opis tega izdelka navaja dve različni meri. Nazivna mera je oznaka svetlobnika, svetla mera venca pa njegova notranja odprtina. Te razlike ne uporabljajte kot splošne formule za druge izvedbe.
Nazivna mera svetlobnika121 × 121 cm
Svetla mera venca110 × 110 cm
Nimate vseh podatkov? Začnite s fotografijo in merami, ki jih poznate. Pred naročilom uskladimo še manjkajoče podatke.
Podatki za načrtovanje
Celoten pregled standardnih mer STELUX.
23 pravokotnih in kvadratnih ter 8 okroglih izvedb. N je nazivna mera, O svetla mera in K gradbena odprtina za prikazano sestavo s koničnim nastavnim vencem. Kataloška masa je podatek navedene izvedbe.
Kvadratne in pravokotne izvedbe – mere in mase
| N (cm) | O (cm) | K (cm) | Masa |
|---|---|---|---|
| 51 × 51 | 40 × 40 | 60 × 60 | 10 kg |
| 51 × 81 | 40 × 70 | 60 × 90 | 15 kg |
| 61 × 61 | 50 × 50 | 70 × 70 | 14 kg |
| 71 × 71 | 60 × 60 | 80 × 80 | 18 kg |
| 81 × 81 | 70 × 70 | 90 × 90 | 23 kg |
| 81 × 111 | 70 × 100 | 90 × 120 | 31 kg |
| 81 × 141 | 70 × 130 | 90 × 150 | 39 kg |
| 91 × 91 | 80 × 80 | 100 × 100 | 29 kg |
| 91 × 111 | 80 × 100 | 100 × 120 | 35 kg |
| 91 × 141 | 80 × 130 | 100 × 150 | 44 kg |
| 91 × 171 | 80 × 160 | 100 × 180 | 53 kg |
| 91 × 191 | 80 × 180 | 100 × 200 | 58 kg |
| 91 × 211 | 80 × 200 | 100 × 220 | 64 kg |
| 111 × 111 | 100 × 100 | 120 × 120 | 42 kg |
| 111 × 141 | 100 × 130 | 120 × 150 | 53 kg |
| 111 × 171 | 100 × 160 | 120 × 180 | 63 kg |
| 111 × 191 | 100 × 180 | 120 × 200 | 70 kg |
| 111 × 211 | 100 × 200 | 120 × 220 | 78 kg |
| 111 × 231 | 100 × 220 | 120 × 240 | 85 kg |
| 116 × 116 | 105 × 105 | 125 × 125 | 46 kg |
| 121 × 121 | 110 × 110 | 130 × 130 | 49 kg |
| 131 × 131 | 120 × 120 | 140 × 140 | 57 kg |
| 141 × 141 | 130 × 130 | 150 × 150 | 75 kg |
Na manjšem zaslonu tabelo pomaknite levo ali desno za vse podatke.
Okrogle izvedbe – mere in mase
| N (cm) | O (cm) | K (cm) | Masa |
|---|---|---|---|
| Ø 51 | Ø 40 | Ø 60 | 8 kg |
| Ø 61 | Ø 50 | Ø 70 | 12 kg |
| Ø 71 | Ø 60 | Ø 80 | 16 kg |
| Ø 81 | Ø 70 | Ø 90 | 21 kg |
| Ø 91 | Ø 80 | Ø 100 | 26 kg |
| Ø 111 | Ø 100 | Ø 120 | 38 kg |
| Ø 131 | Ø 120 | Ø 140 | 53 kg |
| Ø 141 | Ø 130 | Ø 150 | 67 kg |
Na manjšem zaslonu tabelo pomaknite levo ali desno za vse podatke.
Pri drugem vencu, pogonu ali zasteklitvi se lahko vgradne mere in masa razlikujejo. Za posebne mere pošljite skico; razpoložljivost in sestavo potrdimo v ponudbi.
Podatki po programu POS plastika in katalogu Svetlobne kupole in trakovi, izdaja 2026. Končno dimenzijo, sestavo, opremo in pripadajočo dokumentacijo potrdimo v ponudbi.
Zasteklitev in okvir
Kako je sestavljen STELUX
Osnovna sestava kvadratnih in pravokotnih izdelkov iz kataloga.
Steklo
Izolacijska zasteklitev
Dvoslojno steklo UNITOP 1.1 z zunanjim kaljenim steklom ESG in notranjim lepljenim steklom VSG. Med stekloma je črn distančnik TGI.
Okvir
Večkomorni PVC
Okvir iz večkomornih PVC profilov, odpornih proti UV, z dvojnim tesnilom. Kataloški opisi navajajo tečaje iz nerjavnega jekla.
Izbira opreme
Po zahtevah objekta
Želeno odpiranje in upravljanje navedite v povpraševanju. Način odpiranja, pogon, podstavek ter drugo vključeno opremo uskladimo v ponudbi.
Za projektne zahteve po toplotni prehodnosti navedite zahtevano vrednost in del konstrukcije, na katerega se nanaša. Podatek za steklo se razlikuje od podatka za celoten svetlobnik.
Izolacijsko steklo in ojačan okvir
Varjen večkomorni PVC-okvir je dodatno ojačan s kovinskimi vložki. Notranje lepljeno varnostno steklo VSG ob lomu zadrži drobce, zunanje kaljeno steklo pa prispeva k odpornosti zasteklitve. Dvojno tesnjenje dopolnjuje sestavo okvirja.
| Lastnost | Vrednost | Pomen |
|---|---|---|
| Ug | 1,1 W/m²K | toplotna prehodnost stekla |
| Rw | 33 dB | zvočna izolativnost |
| Tv | 80 % | prepustnost vidne svetlobe |
| g | 0,7 | prepustnost celotne sončne energije |
Na manjšem zaslonu tabelo pomaknite levo ali desno za vse podatke.
Podatki veljajo za standardno dvoslojno izolacijsko steklo. Ug ni toplotna prehodnost celotnega svetlobnika. Druge kombinacije stekel za toplotno, zvočno ali sončno zaščito uskladimo po zahtevah projekta.
Načini odpiranja
Od dnevnega zračenja do izhoda na streho.
Dnevno prezračevanje
Verižni pogon 24 ali 230 V z odpiranjem 300 oziroma 600 mm. Za večji hod je na voljo pogon z zobato letvijo 24 ali 230 V, s hodom od 180 do 1.000 mm. Pogon izberemo glede na dimenzijo, maso in način uporabe.

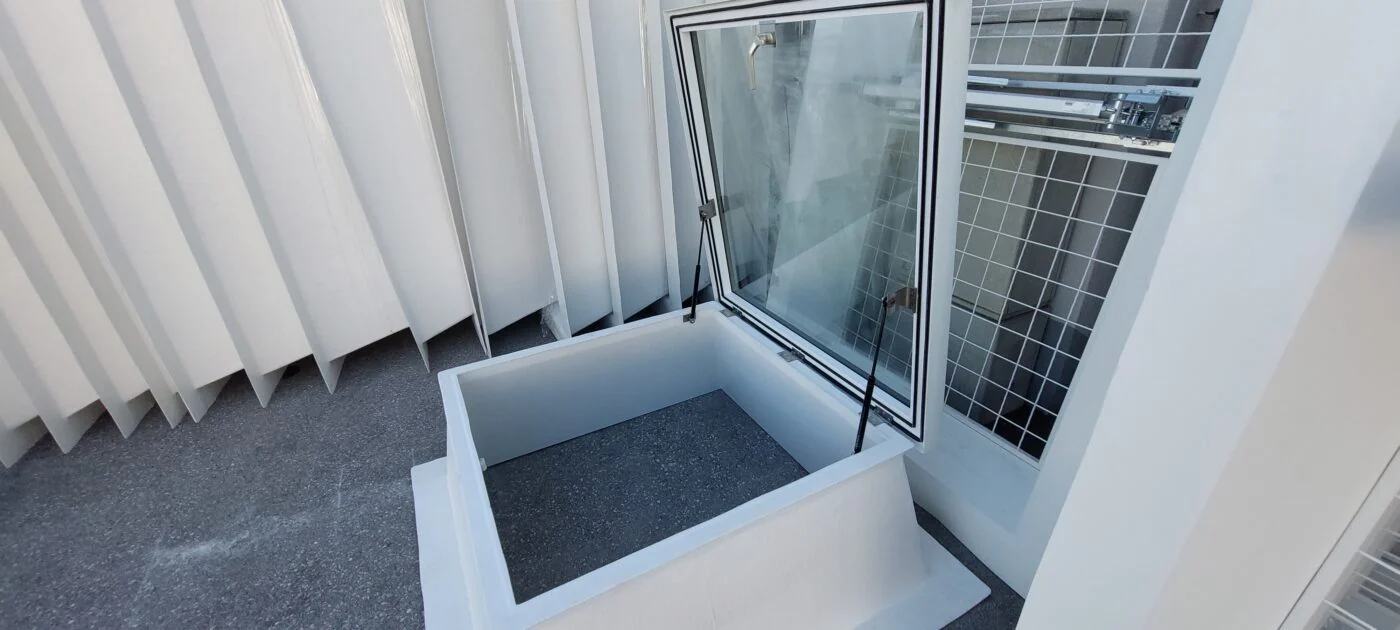

Dostop na streho
Ročna izvedba uporablja plinske vzmeti in varovalo pred nenamernim zapiranjem. Motorne različice z napajanjem 24, 48 ali 230 V omogočajo odpiranje do 90°. Končno konfiguracijo in zadostno svetlo odprtino preverimo pred naročilom.
Naravni odvod dima in toplote
Za požarno funkcijo se določi namenska konfiguracija. Katalog opisuje pogone 24 ali 48 V in kote odpiranja 90°, 105° oziroma 140°, odvisno od sistema.
Navedene možnosti niso vključene v vsak tipski izdelek. Izbran pogon, krmiljenje, venec in dodatna oprema morajo biti izrecno navedeni v ponudbi.
Izvedba po projektu
Senčenje, venec in zaščitna oprema.
Zunanje SCREEN senčilo
Zunanji rolo omejuje neposredno sončno obsevanje stekla. Zaslon uporablja mrežasto tkanino iz steklenih vlaken in PVC-ja. Mere, upravljanje in združljivost senčila z odpiranjem določimo za izbrani STELUX.
Pravilen nastavni venec
Oblika in višina venca vplivata na svetlo odprtino, izolacijo in priključek na streho. Pri sanaciji preverimo obstoječi venec in načrtovano novo višino strešne sestave.

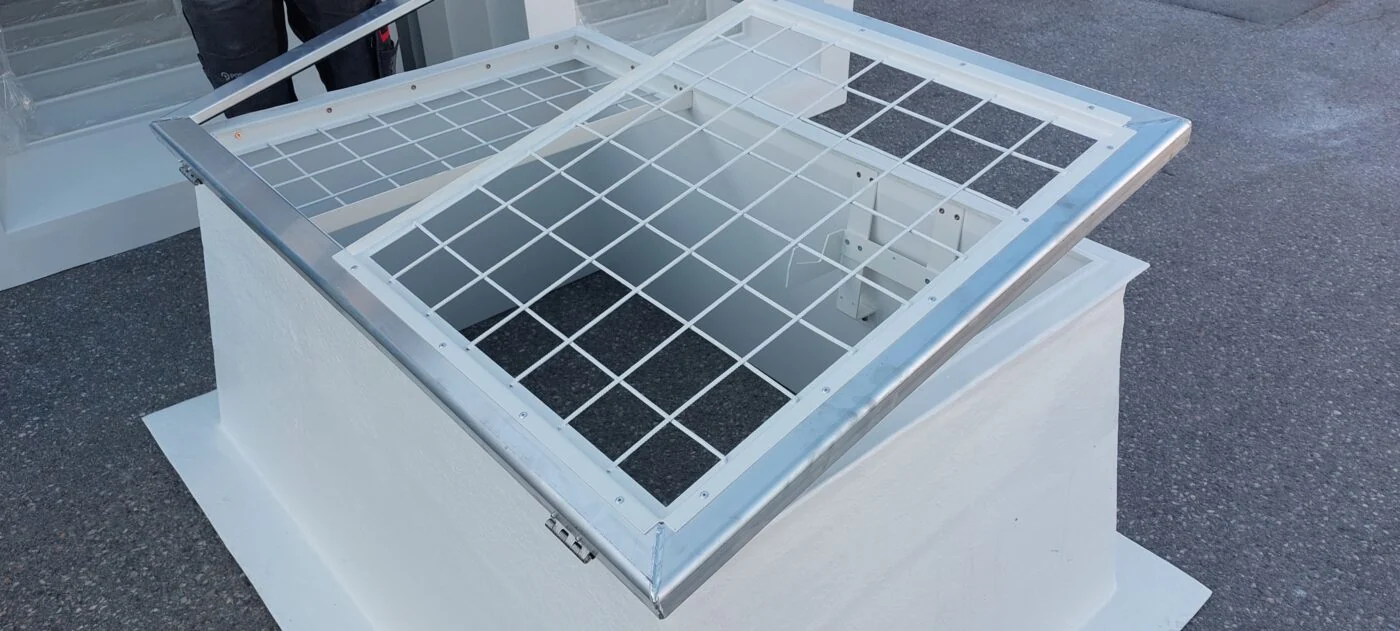

Zaščita pri strešni odprtini
Po potrebi dodamo združljivo zaščitno mrežo. Katalog za opisane steklene izvedbe navaja preizkus odpornosti proti padcu po DIN 18008-6. Ta preizkus ne pomeni dovoljenja za hojo po svetlobniku.
Drugačna oblika

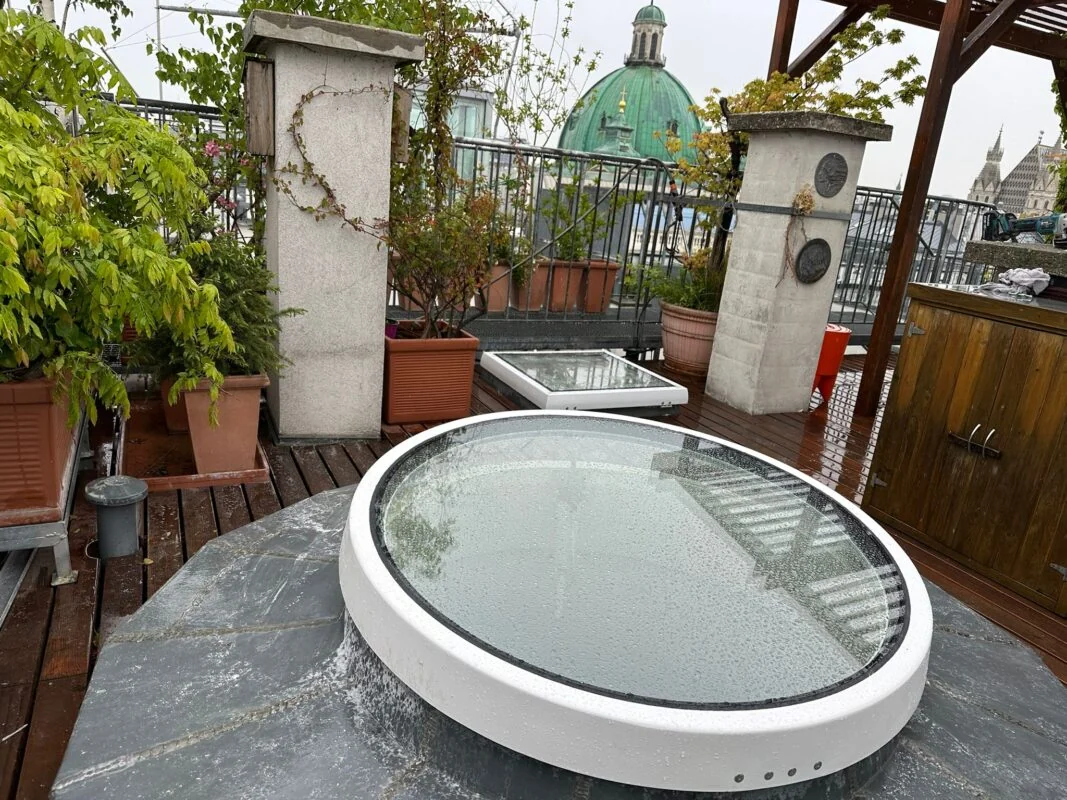

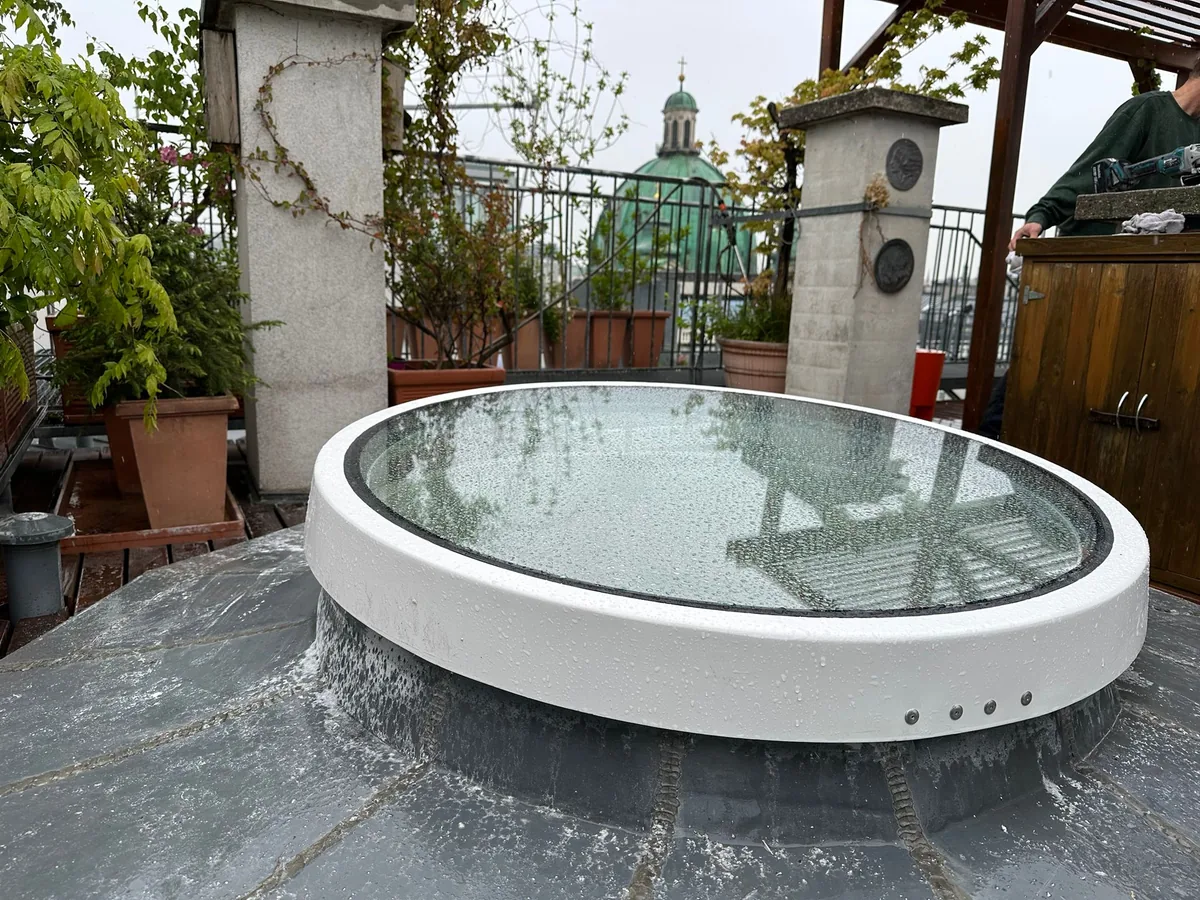

Potrebujete okrogli svetlobnik?
Za okroglo izvedbo nam pošljite želeni premer, mere obstoječega podstavka in fotografijo ali načrt. Preverili bomo možnost dobave in pripravili predlog za vaš objekt.
Fotografija prikazuje primer oblike. Za to izvedbo mera in cena nista navedeni v zgornjem kataloškem izboru.
Od izbire do ponudbe
Pošljite nam osnovne podatke
Izbrana mera in vrsta projekta se preneseta v obrazec. Dodajte dejanske meritve, količino, podatke o strehi in želeno odpiranje.
To je nazivna mera iz kataloga. V obrazec posebej dopišite izmerjeno odprtino in navedite, kaj ste merili.
Nadaljujete lahko tudi brez izbrane mere.
Pred naročilom
Pogosta vprašanja o steklenih svetlobnikih
Prava mera in usklajena izvedba sta izhodišče za ponudbo ter pripravo vgradnje.
Kakšna je razlika med steklenim svetlobnikom in svetlobno kupolo?
Stekleni svetlobnik STELUX v kataloškem programu uporablja dvoslojno steklo v PVC okvirju. Svetlobne kupole so druga rešitev z drugačno sestavo. Pri izbiri upoštevajte obstoječi venec, zahtevano zasteklitev, mere in želeno odpiranje. Primerjajte svetlobne kupole.
Ali je nazivna mera enaka strešni odprtini?
Ne. Nazivna mera označuje izdelek; svetla mera venca označuje njegovo notranjo odprtino. Pri STELUX 121 × 121 cm je v opisu navedena svetla mera venca 110 × 110 cm. Gradbene odprtine ne določajte samo po nazivni meri. Za ponudbo napišite izmerjeno vrednost in kaj ste merili.
Ali lahko zamenjam obstoječi svetlobnik ali kupolo?
Za preverjanje zamenjave potrebujemo fotografijo, mere in stanje obstoječega venca ter podatke o strehi. Ustreznost novega svetlobnika in potrebne prilagoditve je treba potrditi za vaš objekt.
Kakšna je zasteklitev STELUX?
Kataloški opisi navajajo dvoslojno steklo UNITOP 1.1, zunanje kaljeno steklo ESG in notranje lepljeno steklo VSG. Podatek ob zasteklitvi ni samodejno podatek o toplotni prehodnosti celotnega svetlobnika. Če imate projektno zahtevo, jo dodajte povpraševanju, da preverimo ustrezno izvedbo.
Ali je odpiranje vključeno?
V povpraševanju navedite, ali želite fiksno izvedbo ali možnost odpiranja in kakšno upravljanje potrebujete. Način odpiranja, pogon ter vključeno opremo potrdimo za izbrani izdelek v ponudbi.
Ali lahko naročim okrogli svetlobnik?
Na strani je fotografija okrogle izvedbe. Za okroglo obliko pošljite želeni premer, mere podstavka in podatke o objektu. Razpoložljivost, sestavo in ceno takšne izvedbe preverimo posebej; tabela na tej strani prikazuje kvadratne in pravokotne kataloške mere.
Kje preverim ceno in dobavni rok?
Odprite povezavo do želene mere v tabeli. Pri izdelkih s ceno preverite izbrano različico; pri oznaki »Po dogovoru« pošljite povpraševanje. Končno ceno, obseg dobave in rok preverimo glede na mero, opremo in količino.

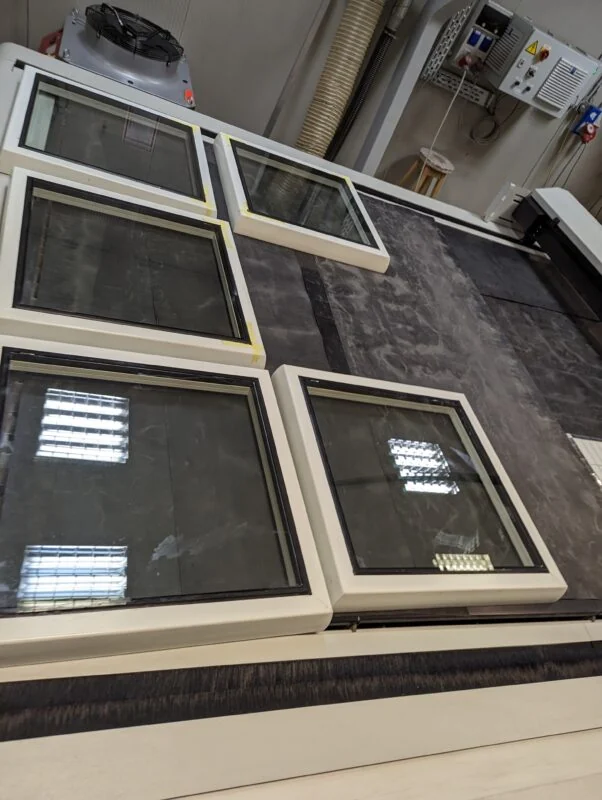

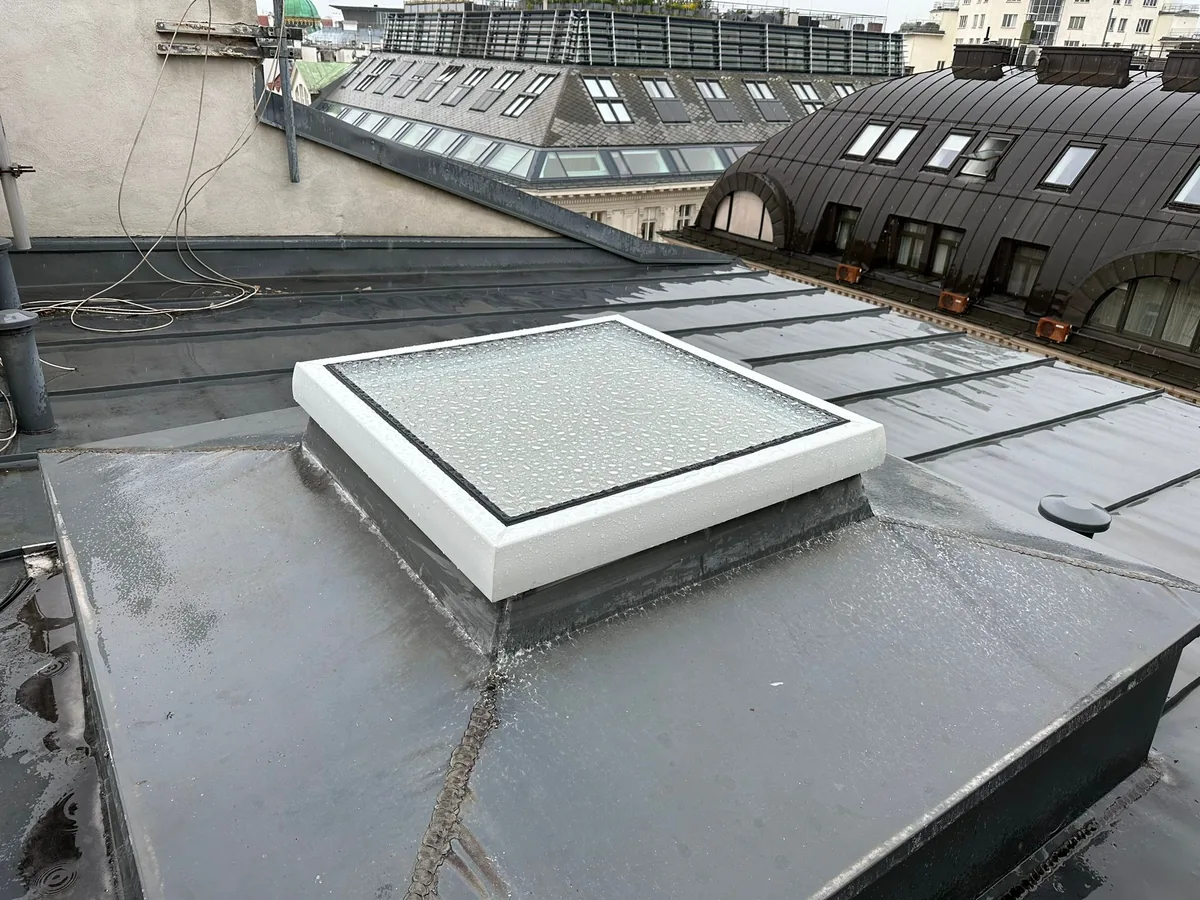

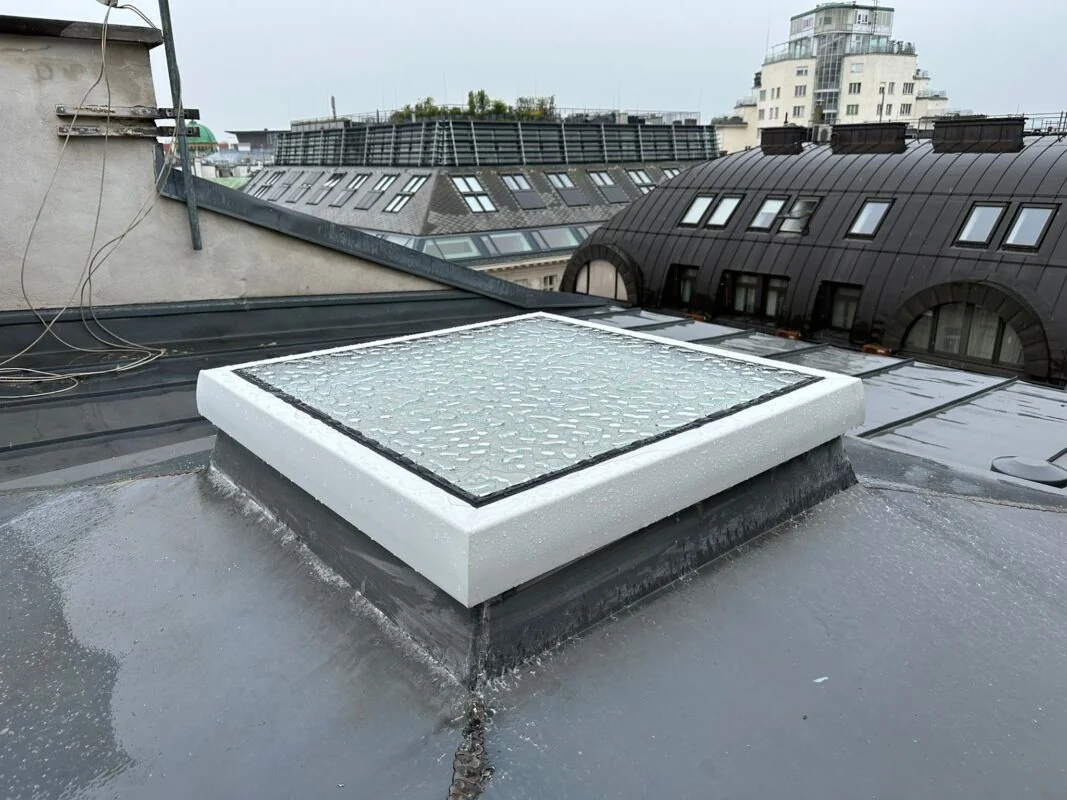

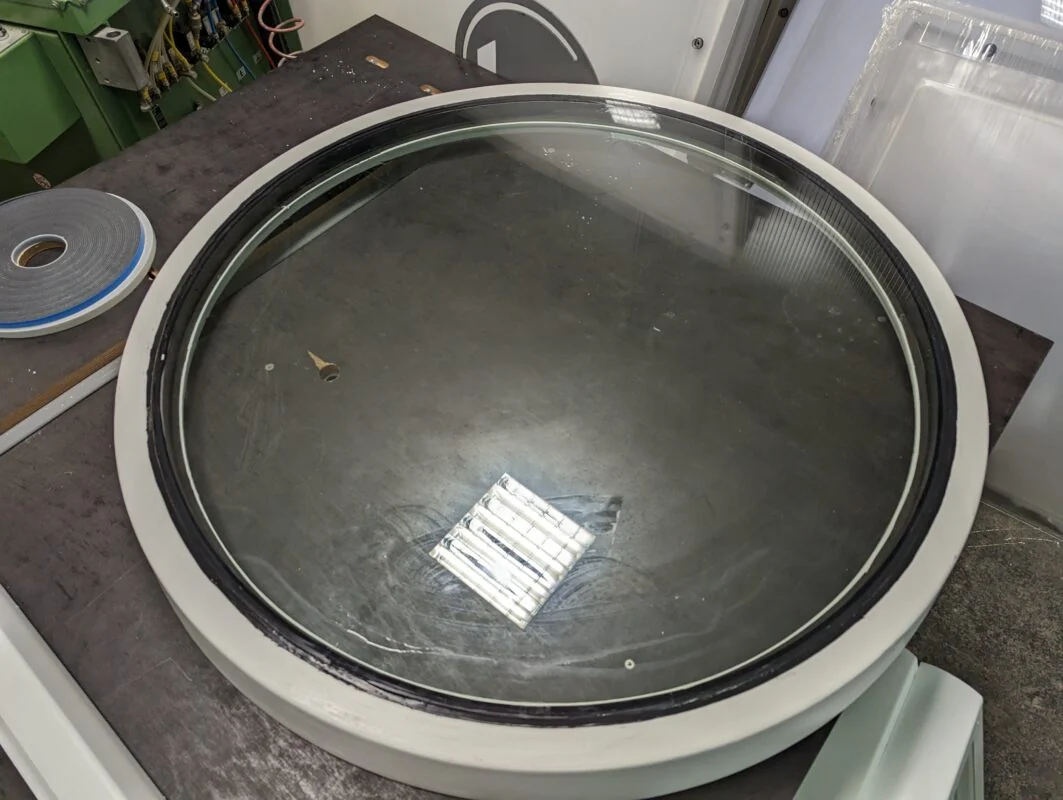

Primeri iz programa
STELUX v izvedbi in proizvodnji.
Steklena ravna površina in okvir sta drugačna rešitev kot oblikovana akrilna ali polikarbonatna kupola. Za večje sklenjene površine strehe preverite svetlobne trakove. Pri izbiri primerjamo namen prostora, mere, zasteklitev, odpiranje in način vgradnje.
Soroden program
Še druge rešitve za svetlobo skozi streho
Za primerjavo si oglejte svetlobne kupole. Če projekt zahteva odvod dima in toplote, preverite namenski program NODT in zahteve projekta.
Pomoč pri izbiri
Skupaj preverimo pravi svetlobnik
Pošljite mere, fotografijo ali načrt. Dodajte lokacijo objekta, količino in zahteve, ki jih že poznate.
